R8C/M12A 技術情報
R8CM12A基板 部品の実装

概要
R8CM12A基板は、用途によって実装する部品を変更して使用します。今回説明する用途は次の3つです。

番号 内容 詳細
@ ブレッドボードセットの部品を実装 ブレッドボードセットの部品を実装します。ブレッドボードセットの内容を実習することができます(ただし、ボリュームは実装しないので、A/D変換器の実習はできません)。
A 10ピンコネクタを使う場合の最小限の実装 10ピンコネクタを2個搭載して、様々な基板と接続できるようにします。マイコンカー関係基板と同じピン配置(1ピン:+5V、2〜9ピン:マイコンのポート、10ピン:GND)なので、R8C/M12Aマイコンで接続した基板を制御することができます。
B 実装できるすべての部品を実装 すべての部品を実装します。@とAの両方対応することができます。
@の場合はJP2、JP3、JP4をショートさせて使用します。
Aの場合は、JP2、JP3、JP4は解放します(基板上のLED、ディップスイッチ、ブザーは使えません)。

ブレッドボードセットの部品を実装
ブレッドボードセットの部品をR8CM12A基板に実装します。R8CM12A基板に実装する番号の部品表を、下記に示します。

基板に実装する番号 名称、メーカ 数量 ブレッドボードセット付属
U1 R8C/M12Aマイコン(R5F2M122ANDD)
ルネサス エレクトロニクス(株)
1
CN1 ピンヘッダ オスL型(C-01627) ※4ピン分
(株)秋月電子通商
※XHコネクタ4ピンオス(B4B-XH-A:日本圧着端子製造(株))があれば、こちらを実装した方が逆差し防止になりますのでお勧めです
1
SW1 タクトスイッチ(B3F-1050)
オムロン(株)
1
SW2 トグルスイッチ 1回路2接点 ON−ONタイプ(1MS1-T1-B1-M2-Q-N)
Cosland Co,. Ltd.
1
C1 積層セラミックコンデンサ0.1μF 5.08mmピッチ
各社
1
LED2

LED9
直径φ3mm 赤LED(EBR3338S)
スタンレー電気(株)
8
SW4 ディップスイッチ(A6D-4103)
オムロン(株)
1
BZ1 圧電サウンダー(PKM13EPYH4002-B0)
(株)村田製作所
1
R1、
R2
抵抗 4.7kΩ(CFS1/4C)
コーア(株)
2
R3、
R5〜
R12
抵抗 1kΩ(CFS1/4C)
コーア(株)
9
JP1、
JP2、
JP3、
JP4
ジャンパー部分をショートします。JP3は4カ所、ショートします。
SW3 左中心とP1_6、右中心とP1_4を、それぞれショートします。

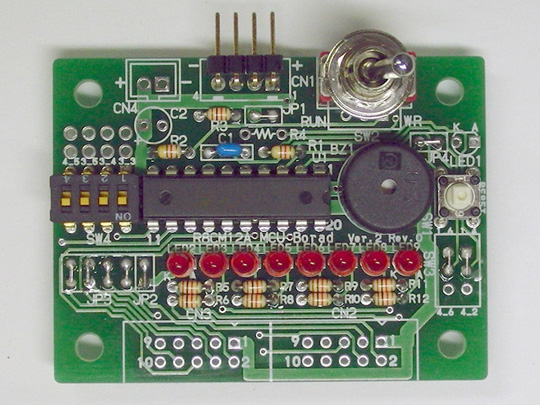

ブレッドボードセットの部品を実装したところを下記に示します。



10ピンコネクタを使う場合の最小限の実装
10ピンコネクタを2個搭載して、様々な基板と接続できるよう部品を実装します。R8CM12A基板に実装する番号の部品表を、下記に示します。

基板に実装する番号 名称、メーカ 数量 ブレッドボードセット付属
U1 R8C/M12Aマイコン(R5F2M122ANDD)
ルネサス エレクトロニクス(株)
1
CN1 ピンヘッダ オスL型(C-01627) ※4ピン分
(株)秋月電子通商
※XHコネクタ4ピンオス(B4B-XH-A:日本圧着端子製造(株))があれば、こちらを実装した方が逆差し防止になりますのでお勧めです
1
SW1 タクトスイッチ(B3F-1050)
オムロン(株)
1
SW2 トグルスイッチ 1回路2接点 ON−ONタイプ(1MS1-T1-B1-M2-Q-N)
Cosland Co,. Ltd.
1
C1 積層セラミックコンデンサ0.1μF 5.08mmピッチ
各社
1
R1、
R2
抵抗 4.7kΩ(CFS1/4C)
コーア(株)
2
R3 抵抗 1kΩ(CFS1/4C)
コーア(株)
1
JP1 ジャンパー部分をショートします。
SW3 左中心とP1_6、右中心とP1_4を、それぞれショートします。
CN2、
CN3
10ピンBOXコネクタストレートオス(HIF3FC10PA 2.54DSA)
ヒロセ電機(株)
2 ×

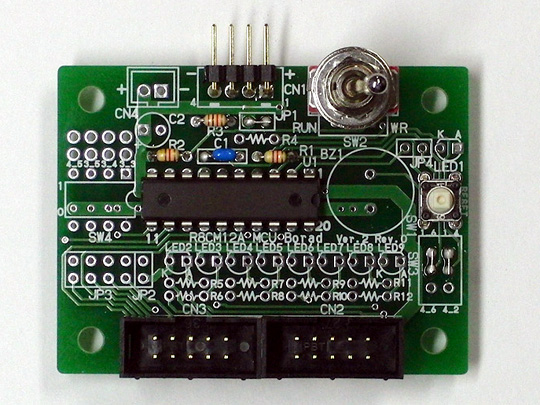

部品を実装したところを下記に示します。



実装できるすべての部品を実装

すべての部品を実装します。基板に実装しているLEDやディップスイッチ、ブザーを使う場合はJP2、JP3、JP4をショートさせて使用します。CN2、CN3を使って外部とやりとりする場合は、JP2、JP3、JP4は解放します。基板に実装する番号の部品表を、下記に示します。

基板に実装する番号 名称、メーカ 数量 ブレッドボードセット付属
U1 R8C/M12Aマイコン(R5F2M122ANDD)
ルネサス エレクトロニクス(株)
1
CN1 ピンヘッダ オスL型(C-01627) ※4ピン分
(株)秋月電子通商
※XHコネクタ4ピンオス(B4B-XH-A:日本圧着端子製造(株))があれば、こちらを実装した方が逆差し防止になりますのでお勧めです
1
SW1 タクトスイッチ(B3F-1050)
オムロン(株)
1
SW2 トグルスイッチ 1回路2接点 ON−ONタイプ(1MS1-T1-B1-M2-Q-N)
Cosland Co,. Ltd.
1
C1 積層セラミックコンデンサ0.1μF 5.08mmピッチ
各社
1
LED2

LED9
直径φ3mm 赤LED(EBR3338S)
スタンレー電気(株)
8
SW4 ディップスイッチ(A6D-4103)
オムロン(株)
1
BZ1 圧電サウンダー(PKM13EPYH4002-B0)
(株)村田製作所
1
R1、
R2
抵抗 4.7kΩ(CFS1/4C)
コーア(株)
2
R3、
R5〜
R12
抵抗 1kΩ(CFS1/4C)
コーア(株)
9
CN2、
CN3
10ピンBOXコネクタストレートオス(HIF3FC10PA 2.54DSA)
ヒロセ電機(株)
2 ×
CN4 XHコネクタ2ピンオス(B2B-XH-A)
日本圧着端子製造(株)
1 ×
C2 電解コンデンサ100μF/16V程度 2.54mmピッチ
各社
1 ×
R4 抵抗 1kΩ(CFS1/4C)
コーア(株)
1 ×
SW3 スライドスイッチ(SS-22SDP2)
日本開閉器工業(株)
1 ×
LED1 直径φ3mm 赤LED(EBR3338S)
スタンレー電気(株)
1 ×
JP1、
JP2、
JP3、
JP4
短絡コネクタ(XJ8B)
オムロン(株)
※JP3は4個、必要です。
7 ×
JP1、
JP2、
JP3、
JP4のジャンパピン
ジャンパピン(XJ8A-0211)
オムロン(株)
※JP3は4個、必要です。
7 ×

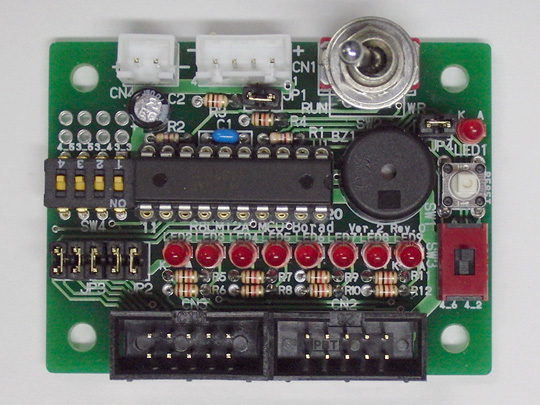

今回の部品を実装したところを下記に示します。



※CN1は、付属のコネクタではなく、XHコネクタ4ピンオス(B4B-XH-A)を使用しています。
